Cách lựa chọn đường kính ống gió tròn xoắn cho từng công trình

Khi bắt tay vào thiết kế và triển khai hệ thống thông gió cho các công trình hiện đại, việc tính toán và lựa chọn kích thước đường ống đóng vai trò quyết định đến hiệu suất vận hành toàn hệ thống. Trong đó, hệ thống ống gió tròn xoắn ngày càng được ưa chuộng nhờ sở hữu nhiều ưu điểm vượt trội về độ kín khít, tính thẩm mỹ và khả năng tối ưu tổn thất áp suất. Tuy nhiên, để hệ thống hoạt động đạt hiệu quả tối ưu, việc xác định đường kính ống gió tròn xoắn phù hợp với lưu lượng không khí và đặc thù của từng công trình là điều anh/chị cần đặc biệt lưu tâm. Bài viết này sẽ phân tích chi tiết các nền tảng kỹ thuật, phương pháp xác định kích thước cũng như những lưu ý quan trọng giúp anh/chị đưa ra quyết định chính xác nhất.

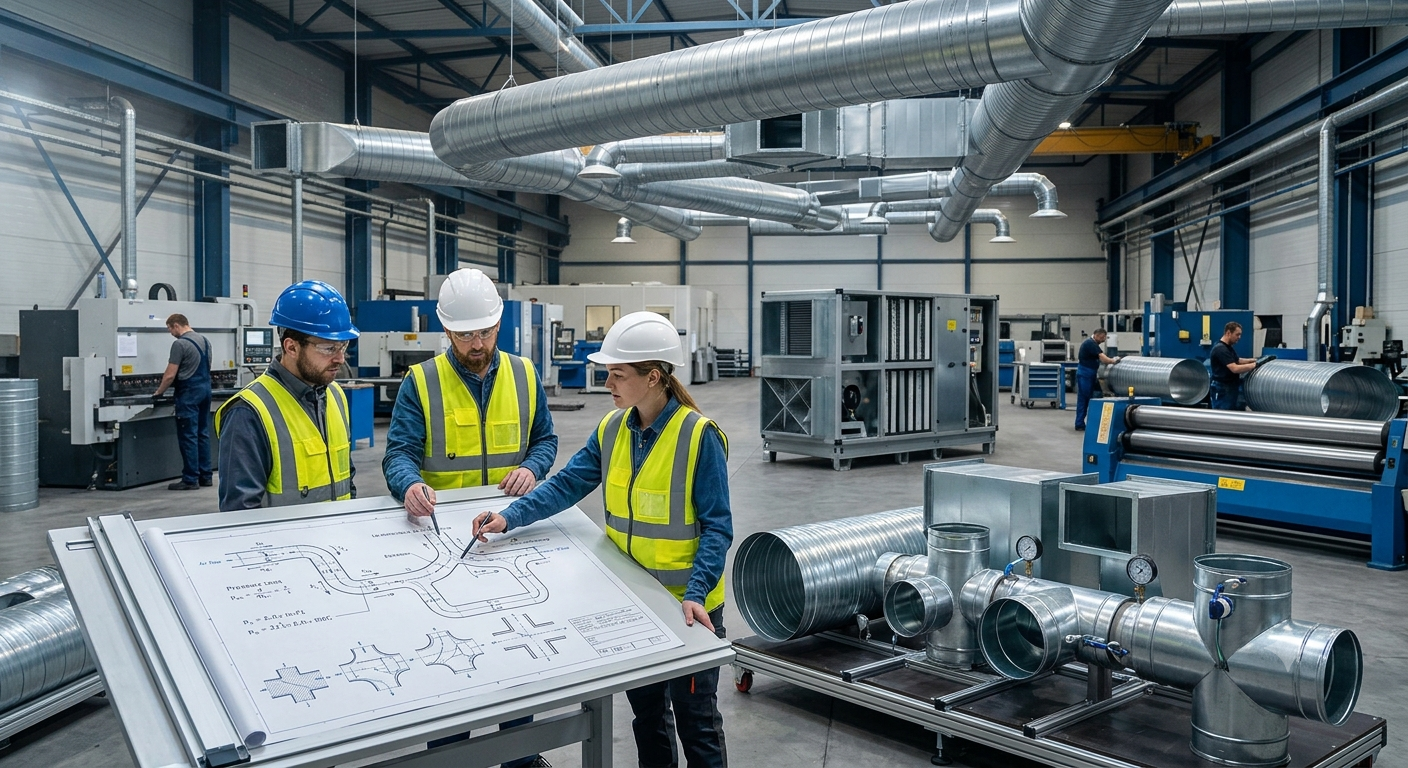

Nền tảng kỹ thuật và nguyên lý lưu lượng trong hệ thống ống gió

Để lựa chọn được đường kính ống gió tròn xoắn chuẩn xác, trước tiên anh/chị cần nắm vững các nguyên lý cơ bản về lưu lượng không khí và vận tốc gió trong đường ống. Không khí di chuyển trong hệ thống chịu ảnh hưởng trực tiếp bởi trở lực ma sát, tổn thất áp suất qua các phụ kiện như co gió tròn hay van dập lửa cầu chì FD. Nếu đường kính ống quá nhỏ, vận tốc gió sẽ phải tăng lên để đảm bảo lưu lượng, dẫn đến tiếng ồn lớn, rung động và hao tổn điện năng đáng kể cho quạt. Ngược lại, nếu đường kính quá lớn, chi phí đầu tư vật tư sẽ tăng cao, đồng thời vận tốc gió quá thấp có thể gây lắng đọng bụi bẩn bên trong ống.

 Các thông số cơ bản cần xác định trước khi tính toán

Trước khi tiến hành tra cứu hoặc tính toán đường kính, anh/chị cần thu thập và xác định rõ các thông số đầu vào của công trình. Thông số quan trọng nhất là tổng lưu lượng gió cần cấp hoặc hút, thường được tính bằng đơn vị mét khối trên giờ (m3/h) hoặc mét khối trên giây (m3/s), dựa trên quy chuẩn về số lần trao đổi không khí của không gian cần thông gió hoặc công suất của hệ thống hút bụi công nghiệp, chụp hút khói nhà bếp. Tiếp theo là vận tốc gió cho phép tại từng vị trí của hệ thống, ví dụ vận tốc trong ống chính thường dao động từ 8 đến 12 m/s, trong khi ống nhánh đi vào khu vực làm việc thường từ 4 đến 6 m/s nhằm hạn chế tiếng ồn và đảm bảo sự thoải mái cho người ở.

 Mối quan hệ giữa tiết diện tròn và hiệu suất lưu thông

So với các dạng ống khác như ống gió vuông tôn mạ kẽm, ống gió tròn xoắn sở hữu hình học tối ưu giúp giảm thiểu tối đa lực cản của không khí tại các thành ống. Tiết diện tròn có tỷ lệ chu vi trên diện tích mặt cắt nhỏ nhất, nhờ đó giảm thiểu bề mặt tiếp xúc gây ma sát cho dòng khí chuyển động. Khi dòng khí di chuyển qua các hệ thống ống gió tròn xoắn công nghiệp, hiện tượng xoáy lốc tại các góc khuất được hạn chế triệt để, giúp duy trì áp suất tĩnh ổn định dọc theo chiều dài đường ống. Điều này cho phép các kỹ sư có thể linh hoạt chọn đường kính nhỏ hơn một chút so với ống vuông mà vẫn đảm bảo lưu lượng tương đương trong nhiều trường hợp cụ thể.

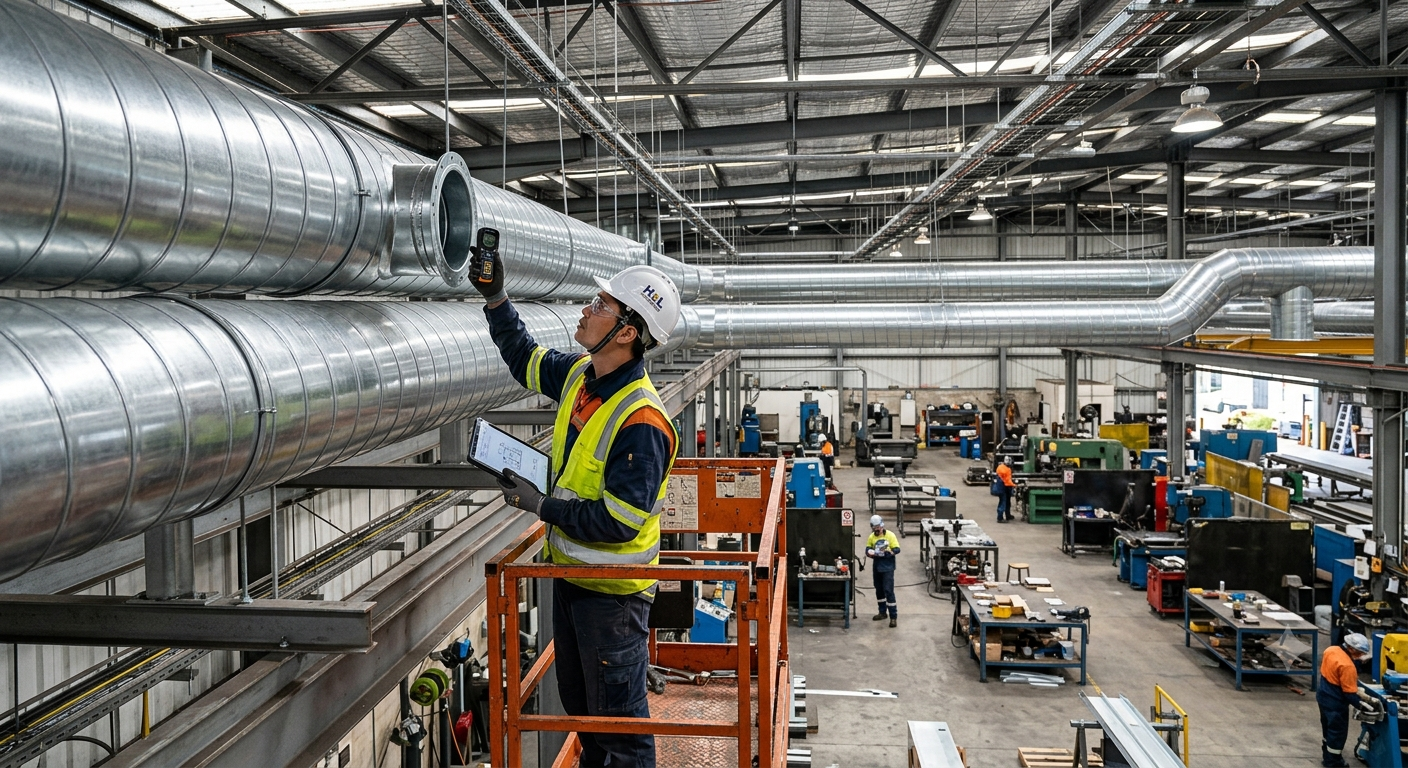

Phương pháp và công thức lựa chọn đường kính ống gió tròn xoắn

Sau khi đã có các thông số về lưu lượng và vận tốc gió, bước tiếp theo là áp dụng các công thức tính toán hoặc biểu đồ chuyên dụng để tìm ra đường kính ống phù hợp. Phương pháp phổ biến nhất hiện nay trong ngành cơ điện là phương pháp tổn thất áp suất đồng đều hoặc phương pháp vận tốc kinh tế. Anh/chị có thể sử dụng công thức tính toán diện tích mặt cắt ngang của ống dựa trên phương trình liên tục của dòng chảy chất lưu: Diện tích bằng lưu lượng chia cho vận tốc gió. Từ diện tích này, thông qua hình học cơ bản của đường tròn, anh/chị dễ dàng suy ra đường kính hình học của ống gió.

 Công thức tính toán tiết diện và đường kính quy đổi

Cụ thể, công thức tính diện tích mặt cắt ngang ống gió là S = Q / (3600 * V), trong đó S là diện tích tính bằng mét vuông, Q là lưu lượng gió (m3/h), và V là vận tốc gió (m/s). Sau khi tính được diện tích S, đường kính ống gió tròn xoắn D được tính theo công thức căn bậc hai của (4 * S / pi). Ví dụ, nếu một khu vực nhà xưởng yêu cầu lưu lượng gió là 10.000 m3/h và chọn vận tốc gió trong ống chính là 8 m/s, diện tích tính toán sẽ khoảng 0.347 m tương ứng với đường kính ống xấp xỉ 665 mm. Trên thực tế sản xuất, các nhà máy thường cung cấp các quy cách đường kính tiêu chuẩn, vì vậy anh/chị nên làm tròn đến kích thước thương mại gần nhất sẵn có trên thị trường để thuận tiện cho việc gia công và lắp đặt hệ thống thông gió.

 Sử dụng biểu đồ tổn thất áp suất

Bên cạnh việc tính toán thủ công bằng công thức, các kỹ sư thiết kế thường sử dụng biểu đồ tương quan ma sát (friction chart) để tra cứu nhanh đường kính ống gió tròn xoắn. Biểu đồ này thể hiện mối quan hệ giữa bốn đại lượng chính gồm: lưu lượng gió, vận tốc gió, đường kính ống và tổn thất áp suất trên mỗi mét dài đường ống. Khi anh/chị biết được hai trong số các thông số này, chẳng hạn như lưu lượng và mức tổn thất áp suất cho phép trên một đơn vị chiều dài, việc chiếu trên biểu đồ sẽ ngay lập tức cho ra giá trị đường kính ống chính xác. Phương pháp này giúp tiết kiệm thời gian và đảm bảo tính thống nhất trong toàn bộ bản vẽ thiết kế kỹ thuật của công trình.

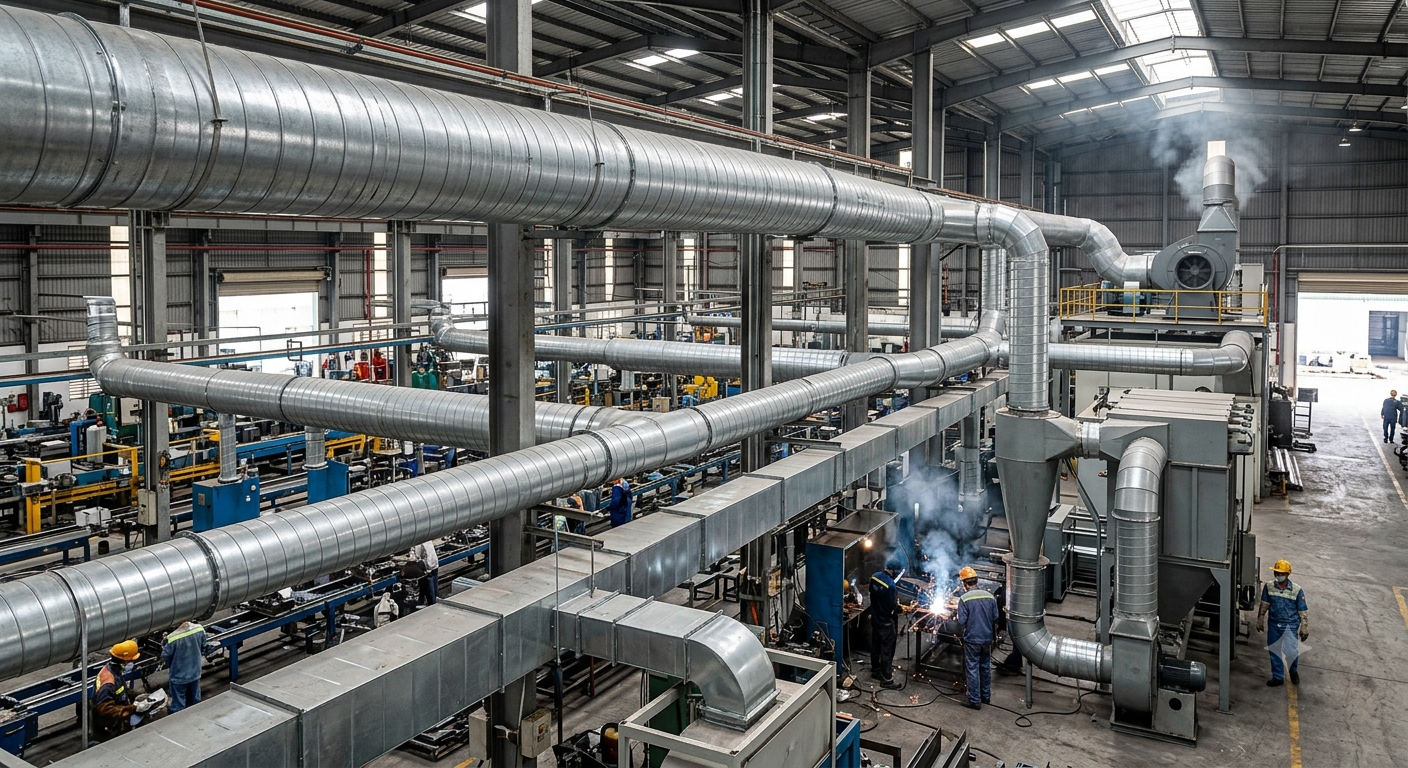

Ứng dụng thực tế theo từng loại công trình cụ thể

Mỗi loại công trình từ nhà xưởng công nghiệp, trung tâm thương mại cho đến tòa nhà cao tầng hay khu vực bếp ăn thương mại đều có những đặc thù riêng biệt, đòi hỏi phương án lựa chọn kích thước ống gió khác nhau. Đối với nhà xưởng sản xuất, hệ thống thường yêu cầu lưu lượng lớn, đường kính ống chính dao động từ 400mm đến trên 1000mm để phục vụ thông gió diện rộng hoặc kết hợp hệ thống hút bụi công nghiệp. Trong khi đó, các công trình thương mại như văn phòng, siêu thị lại ưu tiên không gian trần kỹ thuật hạn chế, đòi hỏi việc phân phối hệ thống ống gió nhánh với đường kính nhỏ hơn, kết hợp cùng miệng gió vuông khuếch tán hoặc miệng gió khuếch tán nhựa ABS để tối ưu hóa phân phối luồng khí mà vẫn đảm bảo tính thẩm mỹ.

 Lựa chọn cho nhà xưởng và nhà máy công nghiệp

Trong các nhà máy sản xuất cơ khí, dệt may hoặc chế biến gỗ, hệ thống ống gió tròn xoắn thường được treo cao dọc theo vì kèo nhà xưởng. Tại đây, đường kính ống cần được tính toán rất kỹ lưỡng để chịu được áp lực lớn từ quạt công nghiệp công suất cao. Ống chính thường có kích thước lớn, sau đó giảm dần đường kính sau mỗi nhánh rẽ để duy trì vận tốc gió ổn định khi phân phối khí đến các khu vực làm việc khác nhau. Việc gia công co gió tròn xoắn và các phụ kiện đi kèm cũng phải có độ dày tôn mạ kẽm phù hợp với đường kính lớn để tránh tình trạng móp méo, rung lắc dưới tác động của dòng khí áp suất cao.

 Lựa chọn cho tòa nhà thương mại và không gian dân dụng

Khác với nhà xưởng, các công trình tòa nhà văn phòng, chung cư hay trung tâm thương mại đòi hỏi sự chú trọng đặc biệt đến yếu tố tiếng ồn và không gian trần giả. Khi lựa chọn đường kính ống gió tròn xoắn cho các khu vực này, anh/chị cần chọn kích thước sao cho vận tốc gió không quá cao, thường giữ ở mức dưới 6 m/s tại các đoạn ống gần khu vực làm việc để tránh gây tiếng ồn ù khó chịu. Ngoài ra, việc kết hợp thêm ống gió tiêu âm vuông hoặc các đoạn ống tiêu âm chuyên dụng nối tiếp với hệ thống ống tròn sẽ giúp triệt tiêu triệt để tiếng ồn phát ra từ dàn lạnh trung tâm hoặc quạt thông gió.

Câu hỏi thường gặp về lựa chọn đường kính ống gió tròn xoắn

Những lưu ý quan trọng trong quá trình thiết kế và thi công

Quá trình lựa chọn đường kính ống gió tròn xoắn chỉ là bước khởi đầu trong việc xây dựng một hệ thống thông gió hoàn chỉnh và hiệu quả. Để đảm bảo hệ thống vận hành bền bỉ theo thời gian, anh/chị cần lưu ý đồng bộ hóa kích thước đường ống với các thiết bị phụ kiện đi kèm như van chặn lửa hệ thống ống gió, miệng gió, và các thiết bị xử lý khác. Việc tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật về độ dày vật liệu tương ứng với từng dải đường kính sẽ giúp ống giữ được kết cấu vững chắc, không bị biến dạng dưới áp suất vận hành. Hơn thế nữa, việc bảo trì hệ thống ống gió định kỳ cũng là yếu tố quan trọng giúp phát hiện sớm các vấn đề về lưu lượng hay rò rỉ, đảm bảo chất lượng không khí luôn đạt mức tốt nhất cho mọi công trình.
